最高にコンパクトで軽量な
Baywei -ベイウェイ- マルチビームソナー
製品​紹介動画

​製品特徴

Baywei 9.webp

・圧倒的なコンパクト/軽さ

一般的なマルチビームソナーと比べ、10分の１～3分の１の軽さ。

軽いだけでなくIMU・表層音速度計が内蔵されていることで艤装や配線の時間も半減

従来に比べ、大幅な現場の人員削減・測量時間の短縮が可能です



・小さくても驚きの機能

1.45°×1.0°というビーム精度を持ち、サイドスキャンデータの出力も可能。

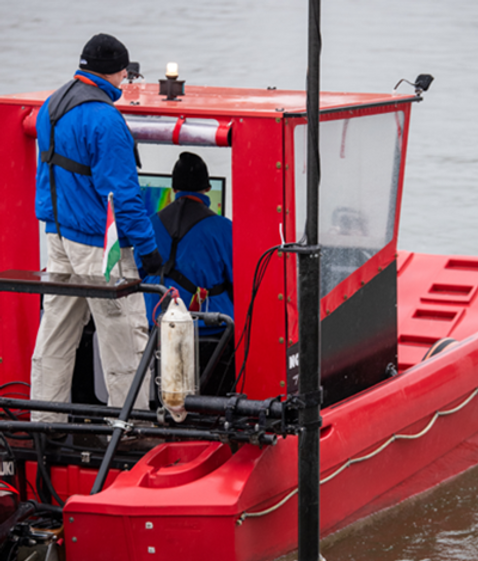

コンパクトなため、ゴムボートや小型の無人ボートにも搭載可能。

港湾はもとより、河川・ダム・湖などマルチビームソナーの活用の幅が広がります。



・データ処理ソフトウェアまでサポート

弊社がソナーデータのマッピングソフトウェア「SonarWiz」を提供しており、

機材の取り扱い・データの収録・後処理・点群出力までをワンストップでサポートできます。

​

​

​より詳しいご説明・資料が必要でしたら、お気軽にお問い合わせフォームよりご連絡

ください。

Baywei Logo+text_dark_edited.jpg

​製品仕様

Baywei マルチビームソナー性能

  • スワス角　90°～　130°

  • ビーム数　256

  • ビーム角　1.45°×1.0°

  • 周波数　　400kHz~550kHz

  • 取得レンジ　水深200m

  • ピングレート　50Hz

  • ソナー重量（表層音速度・INS含む）

　　空中：3.5kg　　　水中：1.1kg

  • 耐水圧　100m

  • データ出力　Bathymetry / Side Scan

​

IMU（Applanix POS MV SurfMaster）

  • Position

＞DGNSS　0.5 - 2 m²
＞RTK
　Horizontal　 +/- (8 mm +1 ppm x baseline length)
　Vertical　 +/- (15 mm +1 ppm x baseline length)

  • Roll & Pitch

＞DGNSS　0.04°
＞RTK　0.03°

  • Heading​

＞DGNSS　/　RTK

　0.06° with　4 m baseline
　0.08° with　2 m baseline

  • Heave　5 cm or 5%

​　True Heave　2 cm or 2%
　

付属品

- Baywei MBES M5 ​ナローマルチビームソナー本体
Trimble/Applanix「SurfMaster II」・AML社製表層音速度計　内蔵
- Baywei SIU PSU - またはオンボード（ドライ）ユニット
- Trimble測量グレード（高精度）GPS/GNSSアンテナ　２個
- GPS/GNSSアンテナケーブル10m 　２本
- Bayweiインターフェース（ソナー）ケーブル、8m　1本
- SIUイーサネットケーブル　1本
- SIU電源ケーブル　1個
- キットフラッシュドライブ（GUIとマニュアルを含む）　1個
- アクセサリーキット　1個
- ホイール付きハード（PELI）ケース　1個

​

主な用途

深浅測量、堆砂測量、水中構造物調査、河川測量、河川定期縦横断、

​起工測量（深浅、浚渫等）、災害調査など

​

​

​その他

データ収録に必要な音速度プロファイラー・船舶取付金具・USV（無人ボート）等もご提供可能です。
