ツインスペクト
​Lite/Pro/Enterprise

写真や動画などをSfMソフトウェアへ読み込み、生成された3Dモデルを使うクラウドサービスです。

​各SfMソフトウェアのプロジェクトデータを読み込み、AIによる検出が行われ、注釈・共有・計測・レポート作成が可能です。

Twinsity_CM※音量注意

Twinsity_CM※音量注意

動画を再生
Checkmark_indicator - 27.06.2024
00:47
Georeferencin_Haviq_University - 02.07.24
01:02
Georeferencing Uni Utrecht - 29.05.24
01:32
Intuitive_tools - 14.05.24
01:08
Off site - 02.05.24
00:52
Release features - 2024.6.0
00:42
Boxmeer - 06.04.24
01:01
Boxmeer - 24.01.24
00:44

ツインスペクトの特徴

TWINSPECT(ツインスペクト)はTwinsity社(ツインシティ)が開発したコンクリートなどの構造物のクラックや剥離、錆等を

AI検出し、クラウドプラットホームにより社内共有を迅速に行えるクラウドサービスです。

Bentley 社 iTwincapture(※旧名 ContextCapture)

RealityCapture

Metashape

Pix4D

DJI Terra



​これらのSfMソフトウェアによる高精細なフォトグラメトリー3Dモデル解析後、 各プロジェクトデータをTwinspectに読み込み、 クラウドデータを展開した後にAIによる検出が行われ、 最高解像度で品質を損なうことなく、注釈、共有、分析が可能です。


-ジオリファレンス付き3Dモデル-

正確な位置合わせの為の正確な空間情報とともに3Dモデルをアップロードします。

3Dモデルの位置・関連画像・注釈・Al検出をプロジェクトマップ・スペースで表示。

-AI検出で欠陥検出-

強力で最先端のディープラーニングAlモデルはRGB画像や3D 現実モデルを分析し、

検出ニーズに基づいた独自のAlモデルを構築するのにとても役立ちます。

-高解像度ドローン検査画像-

高解像度のオリジナル検査画像を管理・共有・分析し、3Dモデルと同期させます。

この様にして、社内が既存のワークフローを維持できる様にサポートします。​​

-カスタマイズ可能な注釈-

検査で様々な登録形式や検査基準をサポートする為に、

独自の属性、フィールド、登録 を持つカスタム注釈テンプレートを定義する事が可能です。​​

-検査レポート作成-

すべての関連する注釈と測定値、高解像度画像と概要を含む、検査レポートを自動的に 作成します。​​

-注釈と測定ツール-

欠陥やその他の登録に直接タグを付け、3Dモデルや元の画像上で測定します。

すべての登録は同期化され、すべての画像と3Dモデルにタグ付けされます。

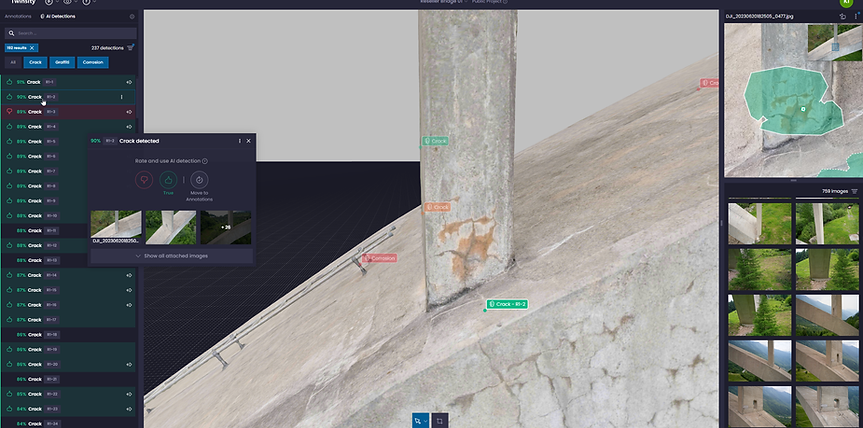

~TwinsityのAIは高性能な欠陥検出エンジンを提供します~

TwinsityのAIはディープニューラルネットワークに基づく、AIによる自動欠陥検出エンジンです。

すべてのRGB画像と3Dモデルを解析し、ひび割れ、剥落、錆などの欠陥を特定・分類します。

現在、世界では主に橋脚と建築などの構造物をサポートしており、さらに多くの欠陥タイプに取り組みをしています。



またTwinsityのAIは検出された欠陥を含む、すべての画像を単一の欠陥に自動的にクラスタリングします。

これにより、ユーザーは同じ欠陥を何度も確認する必要がなくなります。

主なワークフロー

​➀

​③

​⑤


​②

​④

​⑥

​➀データ取得

​   様々なドローンやカメラなどの機器を用いて、写真または動画を撮影し、データを取得します。(下図の機器など)


-DJI Mavic シリーズ-

-Skydio シリーズ-

-AUTELシ シリーズ-

​②データ処理

​   ➀で取得したデータを主要なSfMソフトウェアへ読み込み、データ処理をします。

   ※Agisoft Metashape、Bentley ContextCapture、RealityCapture、Pix4D、DJI Terra など

​③Twinspectへアップデート

​   ②で処理したプロジェクトデータをTwinspectクラウドプラットホームへアップデートをします。

​④データ整理・共有

​   アップデートしたプロジェクトデータをウェブブラウザ経由で簡単にアクセスし、社内共有します。


​⑤データ分析・解析

​   AI によるクラックや剥離、錆などの欠陥を検出し、3Dモデルや画像にて注釈・計測など行います。

​⑥レポートの自動化

​   高品質のPDFレポートをエクスポートして、文書化やメンテナンス計画を目的として利用します。

システム紹介

-2Dプロジェクト-


Twinspect のソリューションは画像のみの2Dプロジェクトに対応し、 画像に直接、損傷箇所をマーキングしたり、寸法を測定したり、視覚的な 分析を行うことができます。

マークされた損傷や測定値は、関連するすべての画像に自動的に表示さ れます。

3D モデルのナビゲーションやフィルタリングはこのコンテキストでは利用 できませんが、ユーザーは生画像を効率的に整理、表示、検査、注釈を 付けることが可能です。

-AIモジュール-


Al モジュールはTwinsity独自のディープラーニング・アルゴリズムの力を 活用します。

このモジュールは損害の発生確率を%で表示し、統合前に手動で検証し て確認することができます。

このモジュールは手動検証に基づいて学習させることもでき、時間の経 過とともに精度が向上していきます。

Pro レベルでは予め定義されたモデルが提供され、今後も拡張される予 定です。

Enterprise レベルでは特定のニーズに合わせてカスタマイズされたモジュ ールやパーソナライズされたモジュールを柔軟に使用することが可能で す。

-アノテーションとレポート-


Twinspect の注釈テンプレートは、すべてのパッケージで標準設定を利用 することが可能です。

これらのテンプレートは、Pro及びEnterprise レベルのサブスクリプション でカスタマイズすることができます。

同様にレポートテンプレートは、プロジェクトで作成されたすべての注釈と 情報をスタンダードなデザインで表示します。

PDF ファイルでの出力が可能です。

-3Dプロジェクト-


すべての登録は同期化され、すべての画像と3Dモデルにタグ付けされます。

3Dプロジェクトは画像と3Dモデル内の損傷にマーキングや測定を行う事 で詳細な視覚的分析を可能にします。

マーキングされた損傷や測定は関連するすべての画像と3Dモデル内に 自動的に表示されます。

元の画像と3D モデルは相互的に接続されており、ユーザーはモデル内 のポイントをダブルクリックすることで、関連する画像をフィルタリングして 表示することが可能です。

-データアイソレーション-


TwinsityのISO 27001認証(情報セキュリティマネジメントシステム(ISMS) に関する国際規格)の恩恵を受け、データセキュリティと保護基準を確保 します。

Twinspect では最高レベルのデータセキュリティを確保することができ、 ユーザーに安心して使って頂けるクラウドサービスをご提供いたします。

-エディターとビューワー-


エディターはプロジェクト設定の変更と検査ツールの使用が可能です。

ビューアーはすべての注釈、測定値を表示し、3D モデルをナビゲートす ることができます。

主な活用フィールド


電力業界

・電線

・電柱

​・発電所

・変電所

・ダム


通信業界

・電波塔

​・衛星地上局


風力発電所

・集合型風力発電​

​・風力原動機


道路点検・インフラ

・鉄道

・道路

・トンネル

・橋梁

・架橋

・空港

​・滑走路


鉱業

・フレアスタック

・煙突

・パイプライン

​・パイプラック


建設・建築業界

・住宅

・学校

・病院

・教会

・個人ビル

・オフィスビル

・ショッピングモール

・工業用倉庫

​・物流センター


海洋調査

・ウォーターフロント

・港湾

・コンテナクレーン

・橋梁

・浅橋

・ドライドック施設

・岸壁

・ダム

・防波堤

・水門

・灯台

・水路

​・船舶

産業

・工業建築物

・サイロ

・タンク

・フレアスタック

​・煙突

ソフトウェア機能リスト


ソフトウェア概要

【入力フォーマット】
(対象SfMソフトウェア)
 ●Agisofgt Metashape
 ●Bentley ITwincapture※旧名 Contextcapture
 ●Reality Capture
 ●Pix4D
 ●DJI Terra
​  上記のソフトウェアで出力される以下のファイルが必要となります。










【出力フォーマット】
 ●文書ファイル:PDF
 ●テキストファイル:csv、json

【インターネットブラウザ】
 基本はどのインターネットブラウザでも使用可能。
 メーカー推奨:GoogleChrome、MicrosoftEdge

【デバイス

​ メーカー推奨:PC、LAPTOP
​ スマートフォンやタブレット(Androidまたはios)でもソフトウェアの使用可能。

販売概要

【ソフトウェア販売価格】
 オープン価格

【ライセンス】
 サブスクリプション

【年間保守】
 ライセンスご導入を同時に加入している状態となります。

【年間保守 内容】
 12時間サポート(電話・メール・リモート)・操作説明・技術的相談・無償バージョンUP



お知らせ

2024年8月28日 ~オンラインウェビナー開催のお知らせ~

この度、皆様へTwinspectがどの様な製品であるかご周知させて頂くためにオンラインウェビナーを下記日時にて開催する事と致しました。

ご興味がありましたら、是非ご参加頂ければ幸いです。



2024年9月4日(水) AM10:00~11:00

・Twinspect製品概要説明

・サンプルプロジェクトデモ

​・質疑応答

※Zoomを使用して行います。



ご参加希望の方は、弊社問い合わせフォーム (sales@viziotex.co.jp) または直接担当者へ下記情報をお知らせ下さい。

・ 貴社名

・ 参加者氏名

・ ご所属

 ~Twinspect社 ドイツ シュツットガルト Intergeo2024へ出展致します~

ドイツ シュツットガルトで9月24日~26日に開催されます「Intergeo2024」にてTwinsity社がTwinsipectを展示致します。

もし、Intergeo2024をご訪問をご検討の方、是非ブースまでお立ち寄り頂ければ幸いです。3日間のフリーパス(通常130€)をご提供することが可能ですので、弊社窓口または sales@viziotex.co.jp へお申し出ください。

​Twinsity社ブース情報

​開催日 2024年9月24日~26日

ブース番号 C3.062

ホール番号 Hall 3

​​

​当日は弊社からも2名参加しておりますので、アテンドが必要であればお知らせ下さい。

2024年7月24日 ~2024.7.0 verのお知らせ~

この度、Twinspectのバージョン更新がございました。

下記の内容をご確認して頂きます様、何卒宜しく御願い申し上げます。

アップデートはお客様のアカウントに自動的に適用され、追加費用は発生しません。

1)多言語:ユーザーインターフェースと検査レポートの言語設定ができます。

  インターフェースに希望の言語を設定するには、右上にあるアカウントアイコンをクリックして、利用可能な言語にアクセスしてください。

  【対象】英語・ドイツ語・オランダ語・フランス語・スペイン語・ポルトガル語

  レポートの言語を選択するには、「レポートの作成」をクリックし、ドロップダウンリストからレポートの言語を選択します。

2)レポート概要の改善:レポートは意味のある情報を理解しやすい形で表示するように再設計されました。

  例えば、新しいウェブブラウザのタブでジオロケーションを開くには、アイコンをクリックするとGoogleマップにリダイレクトされます。

3)レポート内の注釈統計:レポート内のプロジェクト注釈に関する統計を表示します。

  注釈を一覧表示する前に、損傷度別と損傷タイプ別に注釈の分布の概要が表示されます。

  深刻度は6段階に色分けされ、赤が最も深刻度が高く、青が最も深刻度が低くなっています。

  損傷の種類ごとの統計は、損傷の各カテゴリーにおける注釈の数を表示します。

4)レポート内容のカスタマイズ:レポートに表示する詳細を管理します。

  注釈をレポートに含めることも隠すこともできるようになりました。
  レポートをカスタマイズするには、"Generate Report "をクリックし、各チャプターを開きます。

  (フロントページ、概要ページ、統計ページ、注釈)

  各章には、レポートに追加または削除できるコンテンツ要素のリストがあります。

  デフォルトではすべての要素がレポートに含まれます。

  以下の通知では、リストされた要素はレポートに含まれません。

  ソートオプションやレポートタイトルのカスタマイズなど、その他の機能も利用可能になりました。

  更にどの注釈をレポートに含め、どの注釈を非表示にするかを選択できるようになりました。

  注釈のサブセットをレポートから削除する場合は、注釈ツリーから非表示に設定し、レポート設定ダイアログから「非表示の注釈を表示する」のチェックを外すだけです。

5)アノテーションからポイントを追加/削除:画像および3Dアノテーションのポイント数を自由に設定できます。

  アノテーションエリア上の形状は、3Dビューまたは画像上で編集できます。

  既存のアノテーションを選択し、"Edit Shape "ボタンをクリックすると、アノテーション内のすべてのポイントが表示されます。

  既存の点を削除するには、点にカーソルを合わせ、"X "ボタンが表示されたらすぐにクリックします。

  新しい点を追加するには、2つの既存の点の間の線にカーソルを合わせます。

  アイコンが表示されます。クリックしてドラッグし、位置を調整します。新しいシェイプの準備ができたら、終了ボタンをクリックします。

6)エリア作成時のフィードバックの向上:エリアクローズのシミュレーションにより、より高度なエリアマーキング体験をお楽しみいただけます。

  注釈エリアを描画している間、ユーザーはポイントが設定される前にエリアの投影を見ることができます。

  これにより、より高い精度で領域を設定することができます。

  この機能は、画像と3Dモデルの両方で可能になりました。

7)CSV/JSONエクスポートとジオロケーション情報:注釈エクスポートファイルでジオロケーションプロジェクトの地理座標とメーターを取得できます。

  エクスポートされた JSON または CSV ファイルに、ジオロケーション情報が含まれるようになりました。

  この情報は、ジオロケーションされたプロジェクトのエクスポート・ファイルにのみ表示されます。

  上記では特に言及されていませんが、可能な限り最高のユーザー・エクスペリエンスを実現するために、追加のUIアップデートが行われました。

2024年9月18日 ~2024.8.0 verのお知らせ~

この度、Twinspectのバージョン更新がございました。

下記の内容をご確認して頂きます様、何卒宜しく御願い申し上げます。

アップデートはお客様のアカウントに自動的に適用され、追加費用は発生しません。

1)PIX4Dmatic処理ソフトウェアとの互換性:

  PIX4Dmaticで行った写真測量処理からTwinspectでプロジェクトを作成することが可能になりました。

2)組織の管理:ユーザーが複数の組織に所属している場合、いつでも所属する組織を選択することができます。

  選択した組織のプロジェクトがダッシュボードに表示されます。

  新しく作成されたプロジェクトは、現在選択されている組織に割り当てられます。

  現在アクティブな組織に関するフィードバックが提供されます。

  ログイン時にデフォルトの組織を選択することができます。​

3)注釈ツールのUX改善:注釈が選択されるたびに、注釈が作成された画像が選択されます。

  同時に、選択された注釈を含む画像のみが表示されるように、画像リストがフィルタリングされます。

  注釈が表示されている画像の数は、フィルタのフィードバックとして提供されます。

  このフィルターはいつでも解除でき、プロジェクトに属するすべての画像を一覧表示できます。

4)編集権限なし:共有されたプロジェクトに対する、プロジェクトビューアでの読み取り専用アクセスフィードバック。

5)プロジェクトレポートに日本語対応

6)マップが選択された言語に翻訳されるようになりました。

  地理的なエンティティ(都市、河川など)の名前は、ダッシュボードとプロジェクトビューアのマップビューでそれに応じて翻訳されます。

7)レポートに新しい注釈ソートが追加されました。

  "注釈リストとして "並べ替えがレポートで利用できるようになり、プロジェクトビューアから注釈リストに表示される同じ順序がレポートでも維持されます。

8)レポート内の注釈ズームの管理が改善されました。

  画像注釈のピクセル化された注釈画像をレンダリングしないように、レポート生成が更新されました。

​9)画像注釈の画像ファイル名が、参照用にレポート内で提供されるようになりました。

最後に

TWINSPECTは2024年に日本国内でご提供開始しました。

仕様や機能は予告なく変更がある場合がございます。詳しい内容は担当者宛へお問合せ下さい。
